2014年2月20日木曜日

DIY自作 カレンダー受け

■ 経緯

写真 2014 02 20 19 19 41


机の上に年単位のカレンダー(A3 カレンダー ポスターイヤープランナーR-)を使用しているのですが

最近問題が発生

卓上に手帳や時計、本など置いたためカレンダーが見えづらくなったのです。

そこで、カレンダーを卓上に置くのをやめ、
壁に掛けれるように考えました

しかし、
和室で釘など入らないため棚が付けられません



あーだこーだ考え、


■ アイデアスケッチ


写真 2014 02 20 19 21 07


ブランコのような棚受けを考えてみました。


仕組みは
S字フックを、和室の木の枠に掛け
ヒモをのばし
木の板の横に木ネジをつけ、ソコにヒモを引っ掛ける

木の断面は
カレンダーが滑り落ちないように、横のL字の形に




■ 作ってみると



写真 2014 02 20 19 07 39


手持ちの素材箱を見ると、無い物がチラホラ

そこで、

・S字フック → ダブルクリップ

・ヒモは有り

・棚受け用の木の板 → 木のクリップ


キー素材の木の板がありませんでした。
(A3サイズのカレンダ42cmと長く)

なので、
ブランコのイメージが出なくなったのですが

木のクリップが長細さ と ヒモの長細さ
が上手くかみ合って、「シュッ」とした感じになりました。



□次は
ほんの少し改良

ダブルクリップの挟む力が強くて、木を痛めそうなので
・ S字フックを買う


木のクリップ部分が不安定なため
・丸穴留め具の場合のアイデアスケッチ
・茶封筒留め具の場合のアイデアスケッチ




DIY自作 アクリル曲げ加工道具  電源の変換コネクタを測定


■ 経緯
手持ちのDCジャックに、ACアダプター(12V3A)がつながらないのです。

接続部分のサイズが違うので、変換コネクタを付けようと思い、
コネクタ周りを測定しようと思います。


■ 測定


写真 2014 02 20 18 03 05


あーだこーだとスケッチしながら、ノギスで測定すると




DCジャック(受け)は

外径 6mm
内径 測れず(ノギスの先っちょが入らず)



右
DCプラグ(さす)(12V3AのACアダプター)

外径 4.8mm
内径 1.3〜1.8mm(小さすぎて上手く測れず)



真ん中
DCプラグ(さす)(手持ちのDCジャックに入るACアダプター)

外径 5.5mm
内径 2mm


とこんな感じに
(スケッチしたときは真ん中は変換コネクタのイメージで描いたのですが、左の所を手持ちのDCジャックに入るACアダプターのサイズをカキコ)



■ 秋月電子通商で検索

電子部品を売っている秋月のネット商品リストから適合しそうなのを見ると

DCプラグ変換プラグ 1.3mmメス⇔2.1mmオス:
これが一番近いのかなと



□次は
手持ちに、こんな感じの変換コネクタがないか調べてみるために
・電子部品箱の整理



2014年2月18日火曜日

DIY自作 アクリル曲げ加工道具 - はじめてニクロム線に電気を流してみた結果・・・

160度には達せず



アクリル板(2mm)を曲げるには温度が160度くらい必要 なため、

『ニクロム線に電気を流し温度を160度にするには!?』
の実験をしてみました


写真 2014 02 18 9 48 31  1



■ 方法は、ニクロム線に電気を流し温度を測る

ニクロム線を使い木の台にセットし
ACアダプター(12V1A)と接続し電気を流し、 温度計で温度を測定しました


■1回目 温度上がらず

最初の15度から温度計が全く変化せず
電流計で電気が流れているか見ると、ほぼ0に


・DCコネクタの接続部分を再確認

DCコネクタには3つの接続部分があり、
そこから2つをバナナクリップにつなげてニクロム線とつないでいます

写真 2014 02 18 16 09 57


DCコネクタ接続の1回目は
同じ基盤プレート上のと接続してみましたが、電気は流れず、ダメでした


DCコネクタ接続の2回目は
基盤プレートとは外れている接続部分に接続、電気は流れ、OK



電流計でチェックすると電気が流れ
温度計も急上昇



■2回目 15度から30度くらいに上昇

30秒ごとのラップで温度計を測ると

<1〜2分>
一気に10度くらい上昇

<3〜5分>
3度くらい上昇

<6〜8分>
1度くらい上昇

3分以降は温度の上昇が弱まりました。



■3回目 ニクロム線を短くして(全長2 / 3くらい)にして

2回目とあまり変わらず



■4回目 さらにニクロム線を短くして(全長1 / 4くらい)にして

3分目に 67度に



■まとめ
DCアダプタ(12V1A)の出力が弱いせいで、
ニクロム線をかなり短めにして接続しても160度には達しないと予想

そこで、
DCアダプタの出力を高いのにしようと思いました

・候補
eeepc s101のアダプタ(12V 3A)
(注:これだとDCコネクタと上手く接続が出来ず
今度秋葉原に行って買いに行こ)


□next
測定 DCコネクタ部分(市販製品のコネクタ、手持ちのDCアダプタの接続部分)


TANITA デジタル温度計 【料理用温度計】 グリーン TT-533-GR
TANITA デジタル温度計 【料理用温度計】 グリーン TT-533-GR

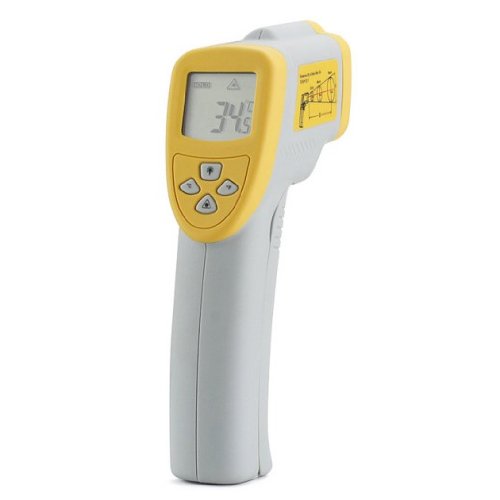

【-50~+650℃】 非接触式 赤外線放射温度計 SS5650 最新デザイン!レーザーポインタ付!電池付き!
【-50~+650℃】 非接触式 赤外線放射温度計 SS5650 最新デザイン!レーザーポインタ付!電池付き!




DRETEC クッキング温度計 「ビスケット」 ブラウン O-246BR
DRETEC クッキング温度計 「ビスケット」 ブラウン O-246BR
